Elasticiteitsmodulus

Jullie gaan onderzoek doen naar de elasticiteit (rekbaarheid) van post-elastieken. Jullie hebben hierbij nodig:

  • een post-elastiek
  • een veerunster van 3,0 N of hoger
  • een schaar
  • een meetlat
  • een digitale schuifmaat (hier zijn er maar 5 van, dus delen!)
  • (eventueel) plakband

UITVOERING / METINGEN

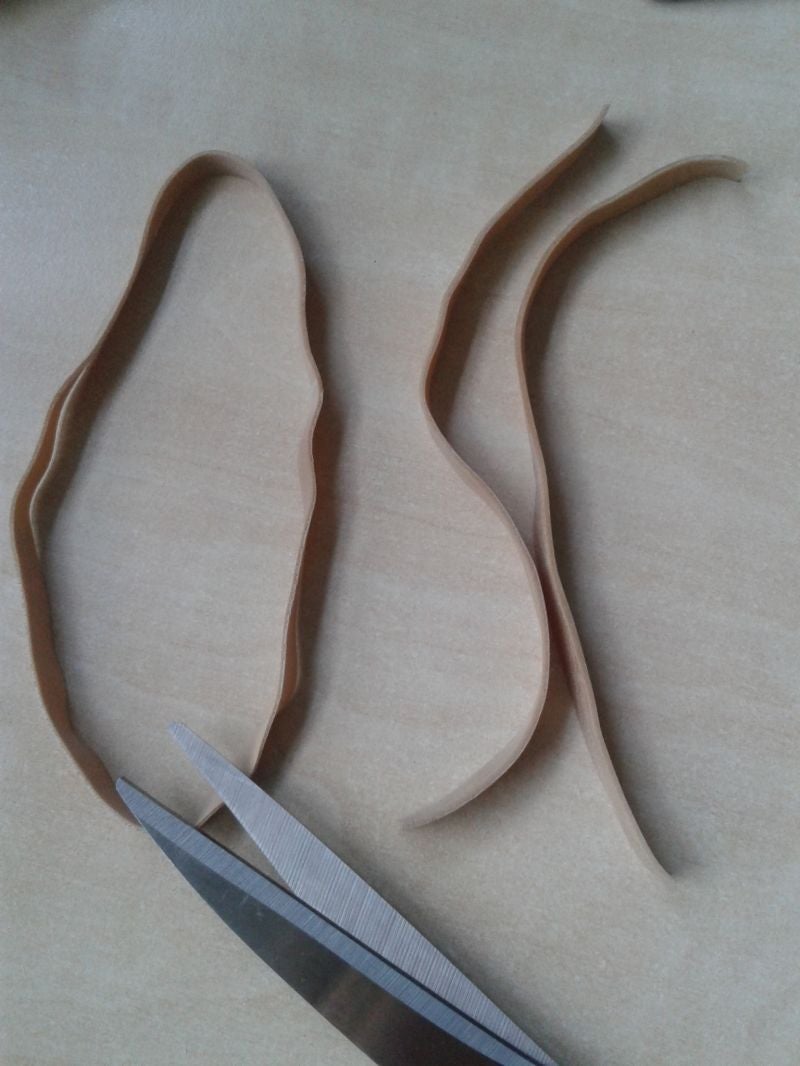

Knip een postelastiek open in twee gelijke stukken.

Leg één deel voorlopig apart.

Bepaal met behulp van de digitale schuifmaat de breedte en de dikte van je stuk elastiek in honderdsten millimeter nauwkeurig.Zorg dat je tijdens de meting het elastiek niet indrukt!!



De metingen in de voorbeeldplaatjes zijn natuurlijk niet juist!
Let op dat je de schuifmaat goed op nul stelt!
Schuif hiervoor de schuifmaat helemaal dicht en druk op ZERO.

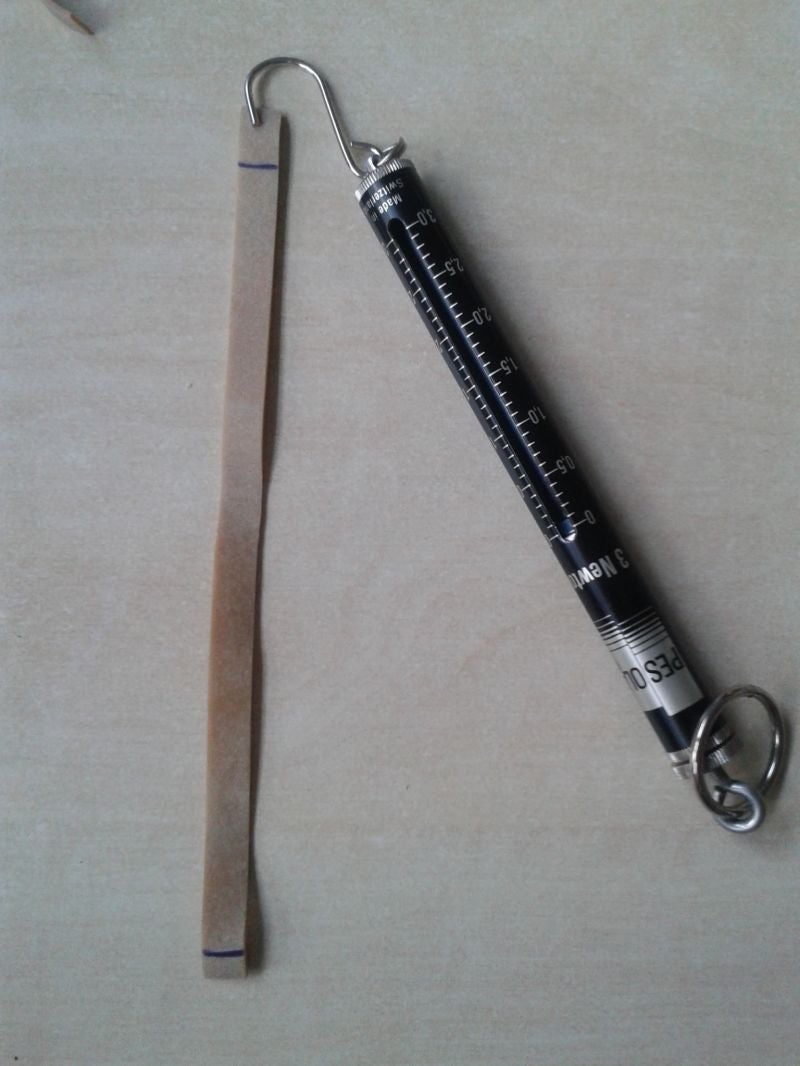

Zet op het elastiek twee strepen op precies 12 cm van elkaar. Zorg aan één kant voor een ruimte van ong. 1,0 cm.

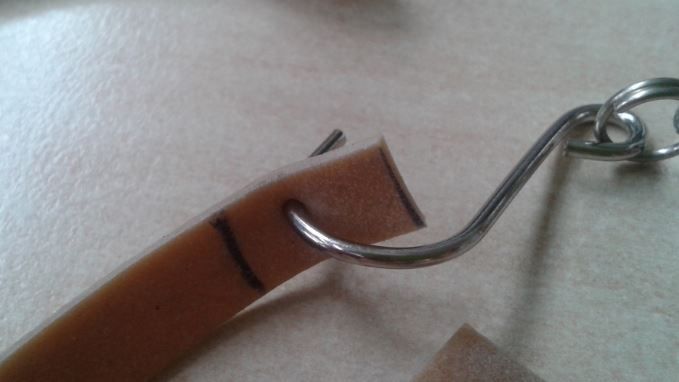

Prik heel voorzichtig het beweegbare deel van de veerunster in het midden van het stukje van 1,0 cm. Versterk het gat eventueel met plakband.

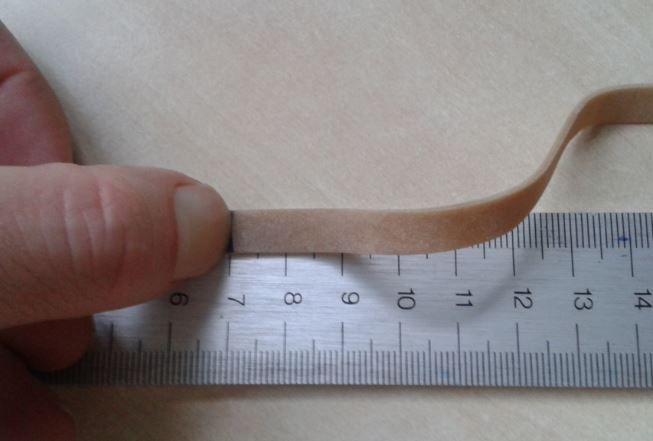

Leg het andere uiteinde van het elastiek met het streepje op een heel getal op de schaalverdeling en klem deze tijdens de metingen GOED vast met je nagel.

Meet de beginlengte van de afstand tussen de streepjes wanneer er nog geen spanning op het elastiek staat (dit ZOU dus 12 cm moeten zijn!).
Rek het elastiek met behulp van de veerunster uit met kracht van 1,0 en 2,0 en 3,0 N. Noteer steeds de afstand tussen de streepjes en de precieze kracht F die er voor nodig is om deze uitrekking te bereiken.



Herhaal je metingen met een tweemaal zo dikke elastiek (houdt je tweede stuk elastiek tegen de eerste, prik hem ook vast)
Vul dan de tweede pagina van het formulier in.

Herhaal je metingen met een tweemaal zo kort elastiek (knip één stuk elastiek slim doormidden, zorg dat de streepjes 6,0 cm uit elkaar staan)
Vul dan de derde pagina van het formulier in.

Herhaal je metingen met een tweemaal zo smal / dun elastiek (knip je andere deel in de lengterichting doormidden. Zorg dat het stuk met het gaatje zijn breedte wel houdt! Zie de figuur hieronder.

Vul dan de vierde pagina van het formulier in.

EINDOPDRACHT  / VERWERKING

Laat na het invullen de resultaten controleren indien mogelijk.

Bepaal / bereken met je gegevens PER METING (3 x 4 metingen), in de juiste eenheden..

  • je (trek) spanning
  • de uitrekking
  • de relatieve rek
  • de elasticiteitsmodulus

Maak een foto van je berekeningen / uitkomsten en lever deze in via de LessonUp (indien van toepassing).

Gebruik hiervoor de theorie op Wetenschapsschool.
